Комплект автономного ретранслятора мобільного зв'язку та інтернету 900/1800 МГц

Комплект автономного ретранслятора мобільного зв'язку та інтернету 900/1800 МГц від компанії ПО СПЕЦАНТЕННИ Зв'язок без перешкод! - фото 1
12 719 ₴
Мін. сума замовлення у продавця 100 ₴
Немає в наявності

Доставка

 Самовивіз в м. ДніпроБезкоштовно
 Нова ПоштаЗа тарифами перевізника
 Укрпошта50 - 100 ₴
 MeestExpress50 - 100 ₴
Детальніше про доставку

Оплата

 Банківська картка (Liqpay)
 Оплата за реквізитами на розрахунковий рахунок
 Післяплата
 Оплата на картку «Приватбанк»
 Оплата на картку «Monobank»
Показати всі 6 способів оплати

Акції

Діє з 16.03.2024 по 31.03.2024
12% знижка на товари з розділів мобільного радіозв'язку (підсилювачі мобільного зв'язку, готові комплекти, аксесуари). детальніше про акцію

Опис

Товар можно оплатить несколькими способами  онлайн прямо на сайте.

Комплект автономного ретранслятора мобильной связи и интернета 900/1800 МГц.

Солнечная панель ставится под углом 30-45 градусов в летнее время и 60-70 градусов в зимнее время. Недопустимо попадание тени от листьев или соседних предметов.

Панель должна быть освещена солнцем полностью.



Солнечные панели в пасмурную погоду, а так же вечером, утром и ночью НЕ РАБОТАЮТ.

Нужно ставить только в место, где нет частичного затенения панели только перпендикулярно солнечным лучам. Панели работают только при прямом солнечном свете.



Также нужно смотреть, чтобы ветки, трава, камни или другие препятствия не создавали тени на поверхности солнечной панели.
Затенение даже небольшого участка панели приводит к значительной потере мощности.
Солнечную панель следует защищать от механических повреждений, которые могут вывести ее из строя.



Двухдиапазонный усилитель предназначен для обеспечения качественной голосовой связи 2G 900/1800 МГц и стабильной передачи интернет-данных 4G LTE 900/1800 МГц (Киевстар, Vodafone (Украина), Lifecell).
Полностью автономная система. Работает даже посреди поля.



В комплект входит:

1. Внешняя панельная антенна DN-17WC 820-2700 МГц 2х12-18 дБ - 1 шт.

2. Внутренняя антенна круговая с N разъемом - 1 шт.

3. Переходники с "N" на "F" - 1 шт.

4. Кабель RG-6U 75 Ом - 20 м.

5. Репитер SST-1765-GD 900/1800 MГц с блоком питания - 1 шт.

6. Солнечная панель монокристаллическая Altek ALM-10 Вт - 1 шт.

7. 20А PWM (ШИМ) контроллер заряда аккумуляторов от солнечной панели 12/24В - 1 шт.

8. Кабель для солнечной панели П-274м 2х0,5 - 10 м.



Аккумулятор 12 В в комплект не входит!



Важно! Сначала к контроллеру заряда нужно подключить аккумулятор 12 В (в комплект не входит).
Потом подключаете солнечную панель и нагрузку - репитер усилитель связи.

В комплект входит 10 метров военно-полевого кабеля для выноса солнечной панели на открытое солнцу пространство.

Не перепутайте плюс и минус при подключении к контроллеру. Используйте обычные тестер/вольтметр для определения полярности кабеля.

Кабель можно проводить под землей и даже в воде.
Репитер можно подключить напрямую к контроллеру к клеммам выход 12 вольт на нагрузку. Подключайте кабелем от блока питания репитера, обрезав его или аналогичным кабелем (в комплект не входит).

Контроллер должен быть надежно подключен к аккумулятору 12 вольт.

Если аккумулятор отключится от контроллера во время заряда от солнечной панели, то контроллер выйдет из строя.

Второй способ - это добавить в эту схему еще преобразователь напряжения с 12 на 220 В (смотрите на сайте в разделе "Солнечная и ветровая энергетика".



Что такое емкость аккумулятора? Методика ее расчета.

Расчет емкости аккумуляторной батареи.

Какой аккумулятор выбрать гелевый или AGM? Преимущества и недостатки.



20A PWM (ШИМ) контроллер заряда аккумуляторов от солнечной панели MTK-20A 12/24В LCD дисплей, 2хUSB.

Характеристики:
Материал: ABS
Цвет: черный + синий
Номинальное напряжение: 12 В/24 В
Номинальный ток: 20A
Максимальное входное напряжение: 55 В
Mакс. PV входная мощность: 260 Вт (12 В) 520 Вт (24 В)
Ток холостого хода: 6 мА
При достижении напряжения на аккумуляторе 14.4 В (при 12 вольтовой системе) отключает заряд
Степень защиты IP: 32
Рабочая температура: -35 ℃ ~ + 60 ℃
Режим зарядки: PWM режим
Электронная защита: защита от короткого замыкания, от неправильной полярности, разряда, перезаряда
Размеры (ДхШхВ): 133x70x33 мм
Вес: 150 г

Комплектация:
1 x 20A PWM (ШИМ) контроллер заряда MTK-20A;
1 х руководство пользователя на английском языке;
1 х упаковка (заводская коробка).






Солнечная панель монокристаллическая Altek ALM-10 Вт




Кабель для солнечной панели П-274м 2х0,5 - 10 м.

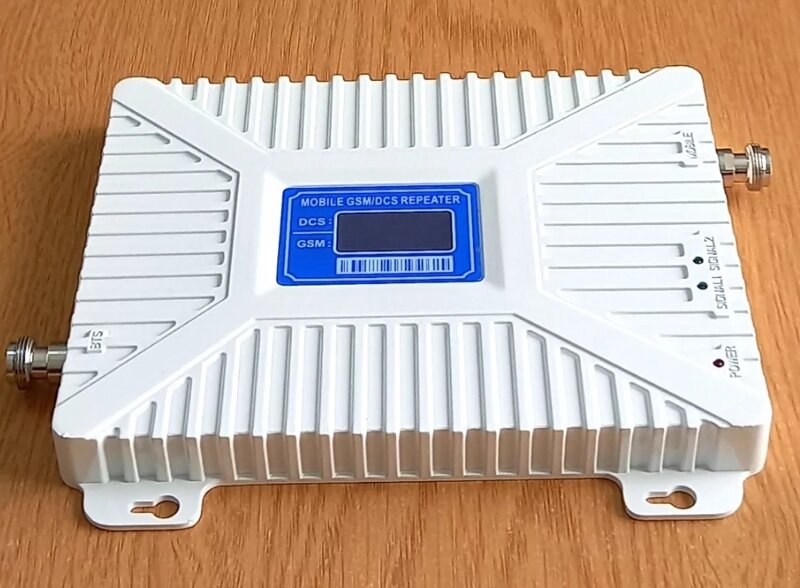

Характеристики репитера SST-1765-GD 900/1800 MГц

  Станция-телефон BS-MS Телефон-станция MS-BS
Диапазон рабочих частот

935-960/1805-1880 МГц

890-915 МГц/ 1710-1785 МГц
Номинальный коэффициент усиления 65 дБ 60 дБ
Максимальная выходная мощность 17 дБм 15 дБм
Тип ВЧ-соединителей N розетка
Коэффициент шума 5 дБ
Питание (через сетевой адаптер) AC 100-240В, DC 12В/2A
Габариты 232х178х20 мм
Вес 0.8 кг
Рабочая температура -10...+55 гр. С
Площадь покрытия 300-500 кв. м.



Порядок установки репитера:

1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки.

Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).

Кабель подключаетcя через обычный F разъем. На антенне два F-female (мама) разъема.  Необходимо использовать один из разъемов антенны (определяется экспериментально).

В первую очередь рекомендуем подключить кабель к нижнему разъему, обозначенному буквой V (вертикальная поляризация).

Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.




2) Внутренняя антенна накручивается прямо на разъем репитера Mobile (indoor). Расстояние между внешней и внутренней антенной по прямой должно быть не менее 10-15 метров. Чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.


3) Накрутите переходники N-F для репитера на кабель и F-male для внешней антенны.




4) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна накручивается прямо на разъем репитера Mobile (indoor).


5) Питание на репитер подается только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.



6) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.



Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).

Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!

Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну так, чтобы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.

Вопросы?    Звоните +380966737777,  мы можем перезвонить.

Или отправьте свой вопрос на эл. почту antenna@ukr.net

Характеристики

Код товару
50567
Виробник
Shenzhen Sacon Telecom Co.,Ltd
Тип
активний
Вид
лінійні (бустери)
Діапазон частот
4G LTE 900 MHz, 4G LTE 1800 MHz, DCS-1800, GSM-900
Площа покриття
300 кв.м
