Комплект для виносу антени спектроаналізатора на щоглу з живленням LNA по кабелю з аналізатором та повербанком (82031)

Товар можно оплатить несколькими способами  онлайн прямо на сайте.

Комплект для выноса антенны спектроанализатора на мачту с питанием LNA по кабелю с анализатором спектра и повербанком.

Для крепления на мачту/стойку 8-12 метров таких сверхширокополосных антенн с малошумящим усилителем LNA возле антенны и его питанием по кабелю RG-213 50 Om 15 метров через платы разделения питания от повербанка в окопе у наблюдателя. Основание мачты должно быть доступно и с возможностью вращать по азимуту. От повербанка запитан анализатор спектра радиосигналов и антенный усилитель на верху мачты (высотой до 12 метров). Мачта может быть как профессиональной составной или телескопической, так и обычной водопроводной трубой на растяжках из проволоки 3 штуки под 120 градусов.

Не забудьте разделить диэлектрическим материалом плату усилителя LNA и плату RF Bias Tee в монтажной коробке.
Сама коробка крепится к мачте/стойке рядом с антенной (ниже) через 2 отверстия внизу с помощью пластиковой стяжки, проволоки, веревки и т. д.

Если остается лишний кабель - не сворачивайте в кольца, лучше его обрезать.

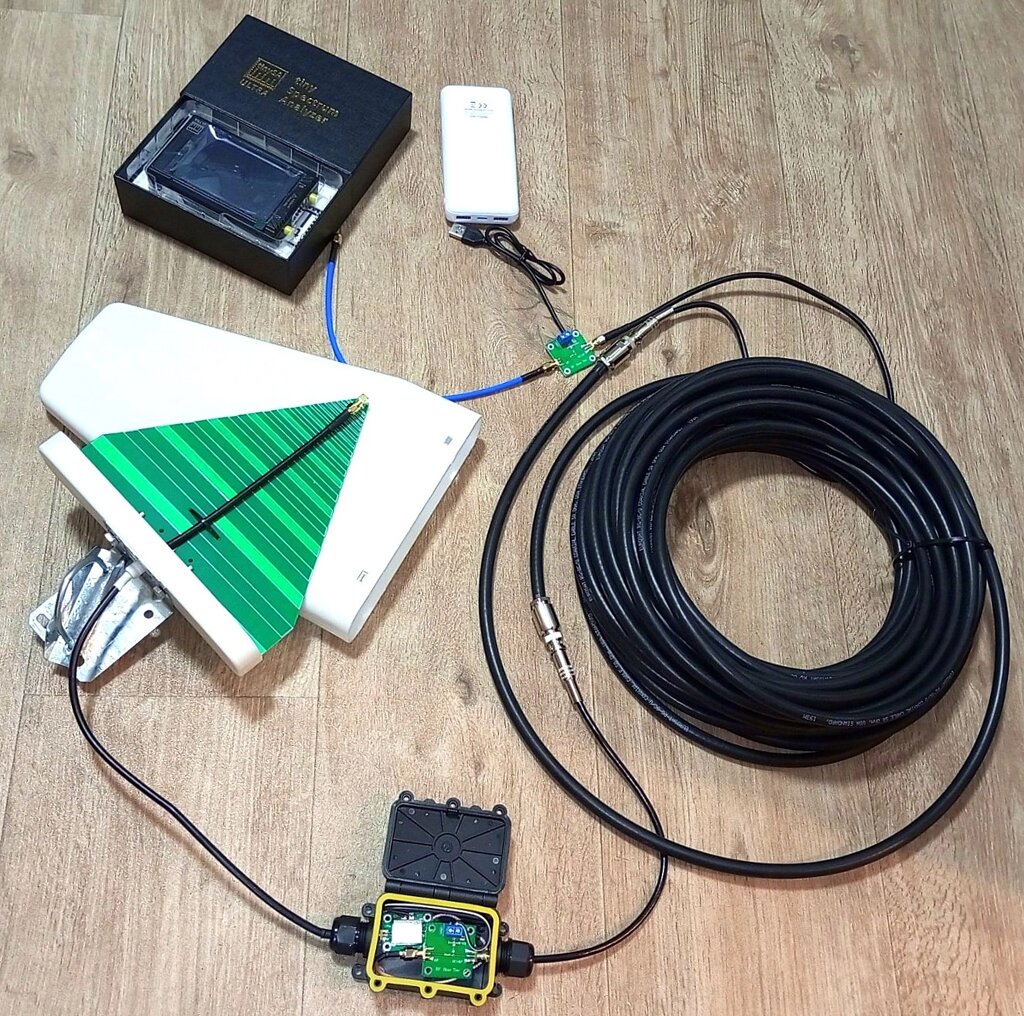

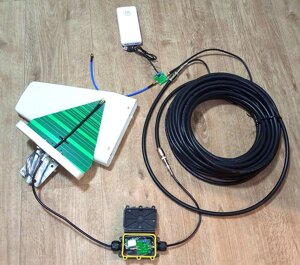

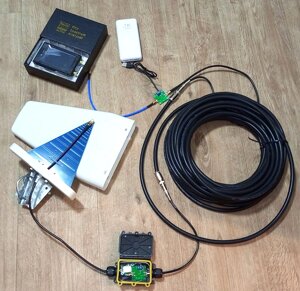

В комплект входит:
1. Антенна 600 - 6000 МГц, 50 Вт, 6-7 dB, UWB DIXSG, ультраширокополосная логопериодическая - 1 шт.
2. Корпус для антенны с креплением на мачту - 1 шт.
3. ВЧ усилитель сверхширокополосный 5 МГц - 6 ГГц, усиление 20 дБ (или другой из раздела усилителей https://repiter.mobi/products/usiliteli-f217499025/ ) - 1 шт.
4. Модуль разделения питания RF Bias Tee 10-6000 MHz микроволновой - 2 шт.
5. Коробка для размещения усилителя и модуля разделителя питания - 1 шт.
6. Кабель питания 15 см (необходимо припаять к контактам на усилителе и разделителе питания - 1 шт.
7. Кабель RG-58 U 50 Ом 70 см для подключения антенны к усилителю радиосигналов и для перехода на кабель RG-213/U - 3 шт.
8. Разъем SMA-male под обжим на кабель RG-58 U - 4 шт.
9. Разъем BNC-female (гнездо) под винт пружина, на кабель RG-58 U - 2 шт.
10. Пигтейл (переходник) SMA-male (штырь) - SMA-male (штырь) - 1 шт.
11. Кабель RG-213/U многожильный 50 Ом, медь, Ø10 мм - 15 метров
12. Разъем BNC-male (штырь) прижимной, на кабель RG-213, RG-8, LMR 400 - 2 шт.
13. Кабель USB для подачи питания на второй разделитель питания и подключения его к повербанку - 1 шт.
14. Пигтейл (переходник) SMA-male (штырь) угловой- SMA-male (штырь) прямой, кабель RG-402, 35 см для подключения к анализатору спектра - 1 шт.
15. Повербанк Power Bank 10000 мАч USBх2 (или другой из раздела повербанков https://repiter.mobi/products/portativnye-zaryadnye-ustroystva-power-bank-poverbanki-f209432771/) - 1 шт.
16. Анализатор спектра частот TinySA ULTRA 4"дисплей, 100 кГц - 6 ГГц, аккумулятор 3000 мАч - 1 шт.

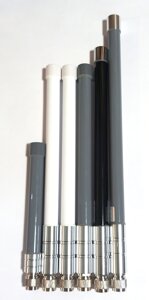

В комплект может быть включена другая антенна (по желанию заказчика). Стоимость комплекта будет зависеть от цены антенны.

Примечание. Рекомендуется надеть на антенну обычный черный пакет для мусора, не красить!

Схема подключения:

Маркировка проводов для кабеля USB:

Антенна 600 - 6000 МГц, 50 Вт, 6-7 dB, UWB DIXSG, ультраширокополосная логопериодическая.

Расчетная полоса пропускания этой антенны составляет 600-6000 МГц, покрывая распространенные радиочастоты, такие как мобильная связь, UWB и Wi-Fi.

Основные характеристики:
Диапазон рабочих частот: 600-6000 МГц
Диаграмма направленности: 28 градусов
КСВ: менее 2
Коннектор: SMA-female (гнездо)
Мощность: 50 Вт
Размеры: 220 мм х 200 мм
Вес: 74 грамм

ВЧ усилитель сверхширокополосный 5 МГц - 6 ГГц, усиление 20 дБ.

Усилитель 5-6000 МГц (20дБ) с широким динамическим диапазоном и широкой рабочей частотой. Подходит для всех типов усиления радиочастотного сигнала с фиксированным коэффициентом усиления.

Технические характеристики:
Рабочая частота: 5–6000 МГц
Усиление усилителя: 20 дБ
Максимальная выходная мощность: +21 дБм (100 МВт), точка компрессии 1 дБ
Рабочий ток: 85 мА (5 В)
Напряжение питания: 5 В постоянного тока
Разъем RF: стандартная розетка SMA
Сопротивление системы: 50 Ом
Цвет: зеленый
Размер без разъемов: 34х25 мм
Материал: электронные компоненты.

В комплект входит:
1 x сверхширокополосный усилитель мощности.

Модуль разделения питания RF Bias Tee 10-6000 MHz микроволновой.

Технические характеристики:
Бренд: Dpower
Диапазон частот: 10-6000 МГц
Вносимые потери: 0,3 дБ при 512 МГц, 0,45 дБ при 1575 МГц.
Большое напряжение: 50 В
Высокий ток: 500 мА
РЧ-разъем: SMA-male (внешний винт, внутреннее отверстие)
Сопротивление системы: 50 Ом
Размеры: 33x33 мм без разъема
Постоянный ток: внешний источник питания постоянного тока
RF: терминал радиочастотного сигнала (этот порт может передавать только радиочастотные сигналы)
RF+DC: смещение RF постоянного тока (этот порт может передавать RF и смещение постоянного тока)
GND-: общая клемма заземления для источника питания постоянного тока.
VCC+: разъем источника питания постоянного тока
Цвет: зеленый.

В комплект входит:
1 х модуль разделения питания RF Bias Tee 10-6000MHz.

Больше информации смотрите здесь:
https://www.onesdr.com/2020/01/19/what-is-a-bias-tee/

Кабель коаксиальный RG-213/U многожильный 50 Ом, медь, Ø10 мм.

Коаксиальный кабель используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, компьютерах, радио- и ТВ-передатчиках.
Одна из самых популярных марок кабеля для CB/Low Band/VHF. В отличие от множества подобных марок на рынке, имеет гарантированно высокую плотность оплетки. Соответствует стандарту MIL-C-17D.

Характеристики:
- многожильный центральный проводник диаметром 2,28 мм из медной проволоки 7х0,75 мм
- внутренний диэлектрик из цельного полиэтилена диаметром – 7,34 мм
- внешний экранирующий проводник – оплетка с 95% заполнением из меди, диаметром 7,8 мм
- внешняя защитная оболочка из ПВХ пластиката 10,3 мм
- волновое сопротивление: 50 ± 2 Ом
- погонная емкость: 101,3 ± 5 пФ/м
- относительная скорость: 66%
- коэффициент укорочения: 1,515
- диапазон температур монтажа: -10…+ 50o С
- диапазон температур эксплуатации: -20…+60o С
- минимальный радиус изгиба: ≥ 10 диаметров кабеля

Анализатор спектра частот TinySA ULTRA 4"дисплей, 100 кГц - 6 ГГц, с аккумулятором 3000 мАч.

Больше информации здесь:
https://www.tinysa.org/wiki/

Особенности:
- Размер экрана 4 дюйма
- Анализатор спектра для 0,1-800 МГц или, с включенным режимом Ultra, 0,1 МГц-6 ГГц
- Генератор сигналов с синусоидальным выходом между 0,1-800 МГц или квадратной волной или двухцветным выходом до 4,4 ГГц, если он не используется в качестве анализатора спектра
- Переключаемые полосовые фильтры разрешения для обоих диапазонов от 200 Гц до 850 кГц
- Встроенный 20 дБ дополнительный LNA
- Цветной дисплей, показывающий 450 точек сканирования, охватывающих весь частотный диапазон
- Входной аттенюатор шага от 0 дБ до 31 дБ (не в сочетании с LNA)
- Встроенный генератор калибровочных сигналов, который используется для автоматического самоконтроля и (низкой) входной калибровки
- Подключенный к ПК через USB становится контролируемым ПК анализатором спектра или генератором сигналов
- Аккумуляторная батарея, обеспечивающая как минимум 2 часа портативного использования
- Максимальный уровень ввода + 10 дБм.

Комплектация:
1 х анализатор спектра TinySA ULTRA с аккумулятором 3000 мАч
1 х USB Type-C кабель для передачи данных
2 х 30 см кабель SMA ALSR100
1 х разъем SMA-SMA
1 х антенна с разъемом SMA
1 х ремешок на руку
1 х карта Micro SD 32 ГБ
